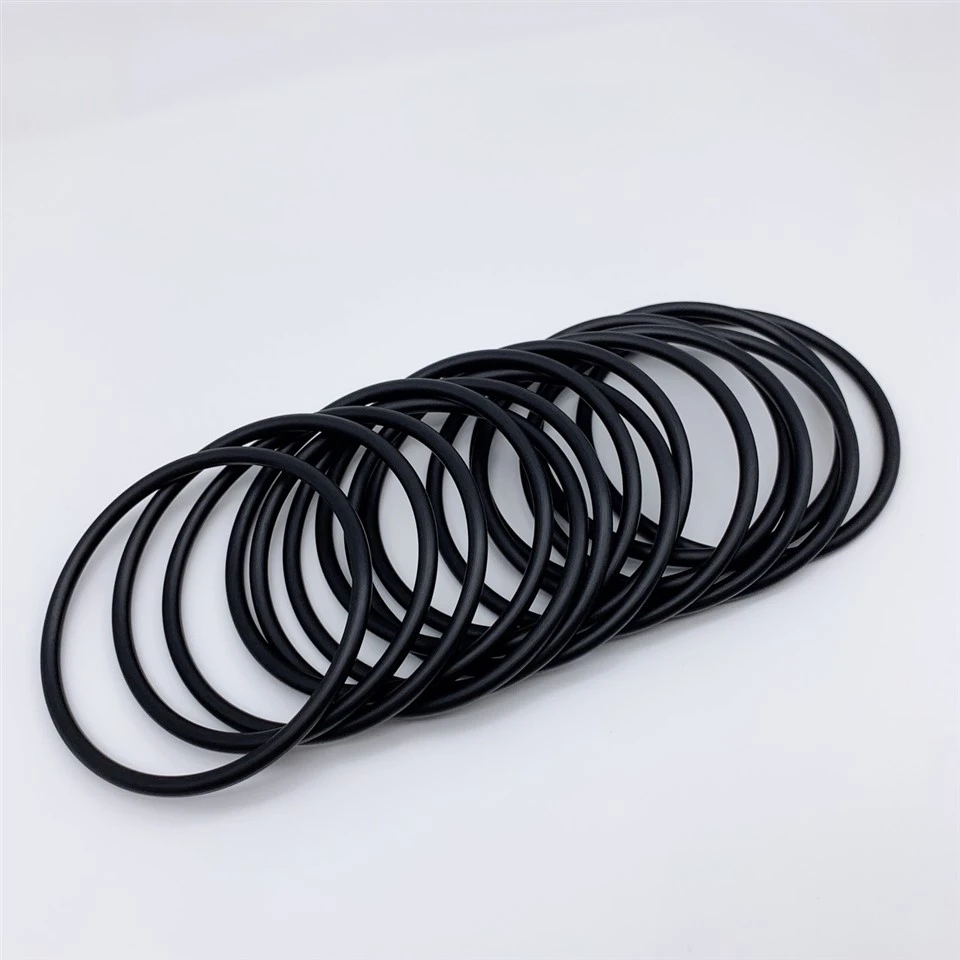

Garnitură U-cupă de înaltă presiune
Buza asimetrică, optimizată în formă de U-, utilizează presiunea sistemului pentru a energiza mecanic interfața de etanșare. Pe măsură ce presiunea în conductă crește, buzele se extind spre exterior pe tija sau alezajul cilindrului, crescând presiunea de contact în mod dinamic, fără a necesita preîncărcare mare la instalare. Acest design cu presiune-energizată asigură etanșarea pozitivă în timp ce minimizează frecarea în timpul curselor de-presiune joasă.
Prezentare generală tehnică și principiu de lucru
Garniturile noastre de-cupa U-de înaltă presiune sunt etanșări alternative cu efect simplu-, concepute pentru cilindri hidraulici și pneumatici care funcționează sub fluctuații continue de presiune.
Buza asimetrică, optimizată în formă de U-, utilizează presiunea sistemului pentru a energiza mecanic interfața de etanșare. Pe măsură ce presiunea în conductă crește, buzele se extind spre exterior pe tija sau alezajul cilindrului, crescând presiunea de contact în mod dinamic, fără a necesita preîncărcare mare la instalare. Acest design cu presiune-energizată asigură etanșarea pozitivă în timp ce minimizează frecarea în timpul curselor de-presiune joasă.
Specificatii tehnice
|
Parametru |
Detalii specificații |
|
Tip produs |
Garnitură cu cupă U-înaltă presiune cu acțiune simplă{-(compatibil cu dimensiunile standard ale carcasei UN/UHS) |
|
Conformitatea cu standardele |
Proiectat pentru a se potrivi dimensiunilor canelurilor ISO 5597; Compuși de materiale conforme cu RoHS și REACH |
|
Materiale standard |
Compuși umpluți-TPU (poliuretan), NBR, HNBR, FKM, PTFE |
|
Presiunea de operare |
Până la 35 MPa (5.000 psi) PU standard; Până la 50 MPa (7.250 psi) atunci când este asociat cu un inel de spate-potrivit |
|
Interval de temperatură |
-40 de grade până la +120 grade (dependent de compus) |
|
Viteza alternativă |
Până la 0,5 m/s |
|
Gama de duritate |
85–95 Shore A (variante din poliuretan) |
|
Medii de lucru |
Uleiuri hidraulice minerale, fluide cu apă-glicol, fluide esterice sintetice (în funcție de selecția elastomerului) |
|
Disponibilitatea mărimii |
Dimensiuni metrice și imperiale (inci), secțiuni transversale-personalizate disponibile la cerere |
Dimensiune standard și model de referință (serie comună)
Nota:Mai jos este o selecție de dimensiuni metrice standard compatibile cu carcasele ISO 5597. Dimensiunile personalizate și secțiunile transversale non-standard- sunt disponibile la cerere.
|
Număr de piesă / serie |
Diametrul tijei (d) |
Diametrul canelurii (D) |
Înălțimea etanșării (L) |
Material standard |
|
UHS-012 |
12 mm |
20 mm |
6 mm |
TPU (95 Shore A) |
|
UHS-025 |
25 mm |
33 mm |
8 mm |
TPU (95 Shore A) |
|
UHS-040 |
40 mm |
50 mm |
8 mm |
TPU (95 Shore A) |
|
UHS-063 |
63 mm |
75 mm |
10 mm |
TPU (95 Shore A) |
|
UHS-100 |
100 mm |
115 mm |
12 mm |
Ghid de selecție a materialelor
Selectarea elastomerului corect previne întărirea prematură, umflarea sau extrudarea.
TPU (poliuretan):Oferă rezistență superioară la tracțiune, rezistență ridicată la rupere și rezistență excelentă la abraziune. Ideal pentru uleiuri minerale hidraulice standard de până la 35–50 MPa.
NBR (cauciuc nitrilic):Opțiune rentabilă-care oferă o bună rezistență la uleiurile hidraulice pe bază de petrol-și lubrifianții industriali generali.
HNBR (nitril hidrogenat):Rezista la temperaturi de exploatare mai ridicate și la expunerea la ozon, potrivit pentru utilaje mobile-grele.
FKM (fluorocarbon):Oferă inerție chimică și stabilitate-la temperaturi ridicate pentru fluide agresive și echipamente de procesare.
Compuși umpluți-PTFE:Proiectat pentru frecare ultra-de rupere și compatibilitate chimică ridicată în servo-urile hidraulice de precizie.
Anti-extruziune și performanță la-înaltă presiune
În sistemele de-înaltă presiune care depășesc 35 MPa, jocul diametral excesiv poate forța elastomerii standard în spațiul de extrudare, ceea ce duce la o defecțiune catastrofală a etanșării.
Înapoi-Integrarea inelului în sus:Profilele noastre de sarcină grea-sun proiectate pentru a se potrivi cu inele de-potrivire cu precizie anti-extrudare-din polioximetilenă (POM) sau PTFE umplut.
Stabilitate sub ciclism:Geometria controlată a suportului buzelor rezistă la deformarea permanentă, absorbind vârfurile de presiune în timpul schimbărilor de direcție frecvente în mișcarea alternativă.
Industrii de aplicație de bază
Proiectat pentru a rezista la cicluri de funcționare continue, la șocuri și la medii de lucru contaminate:
Cilindri hidraulici:Tije-industriale și cilindri sudați care necesită etanșare zero-tijă și piston.
Mașini mobile:Excavatoare, încărcătoare pe roți, macarale, basculante și platforme aeriene de lucru.
Echipamente industriale grele:Prese hidraulice metalice, mașini de turnat prin injecție și automatizări pentru mașini-unelte.
Hardware pentru agricultură și minerit:Tractoare, combine și instalații de foraj subterane care funcționează sub vibrații și praf puternice.
Producție personalizată, eșantionare și capabilități OEM
Prototiparea și eșantionarea:Eșantioanele prototip sunt disponibile cu ușurință pentru testarea pe bancă și calificarea inginerească înainte de producția la scară completă-.
MOQ flexibil:Politici personalizate privind loturile de producție, concepute pentru a se adapta atât la comenzile de probă, cât și la -acorduri de aprovizionare OEM pe termen lung.
Timp de livrare și livrare:Dimensiunile standard ISO metrice/imperiale sunt disponibile în mod obișnuit din -stoc sau în decurs de 1-2 săptămâni. Prototipurile personalizate și loturile inițiale de producție OEM sunt livrate eficient în 3-4 săptămâni, asigurându-vă că lanțul dvs. de aprovizionare rămâne neîntrerupt.
Procese de fabricatie:Prelucrarea matrițelor CNC, turnarea automată a poliuretanului și tăierea de precizie.
Asigurarea calității:Inspecție dimensională 100%, trasabilitatea lotului de material, testarea durității și verificarea setului de compresie înainte de expediere.
Opțiuni de personalizare:Diametre interioare/exterioare personalizate, numere de piese marcate cu laser-și ambalaje de export cu etichetă privată-.
FAQ
Î: Ce este o garnitură de cupă U-de înaltă presiune?
R: O etanșare cu cupă U-de înaltă presiune este o etanșare alternativă cu presiune-energizată, concepută pentru cilindri hidraulici și pneumatici. Profilul său în formă de U folosește presiunea sistemului pentru a crește forța de etanșare, îmbunătățind controlul scurgerilor, reducând în același timp frecarea.
Î: Ce presiune pot rezista sigiliile dvs.?
R: Versiunile standard din poliuretan funcționează de obicei până la 35 MPa (5.000 psi). Atunci când sunt asociate cu inele de sprijin-adecvate și cu distanțe corecte de instalare, sunt realizabile aplicații de până la 50 MPa (7.250 psi).
Î: Ce material este cel mai bun pentru uleiul hidraulic?
R: Poliuretanul (PU) este materialul cel mai frecvent selectat, deoarece combină rezistența excelentă la uzură, capacitatea de presiune ridicată și compatibilitatea bună cu uleiurile hidraulice minerale. Alte materiale pot fi recomandate pe baza tipului de fluid și a condițiilor de funcționare.
Î: Puteți fabrica dimensiuni personalizate?
A: Da. Producem conform desenelor clienților, standardelor internaționale sau mostre-de inginerie inversă. Sunt disponibile-secțiuni transversale, diametre, materiale și duritate personalizate.
Tag-uri populare: Garnitură u-cupă de înaltă presiune, China, producători, furnizori, fabrică de garnituri u-cupă de înaltă presiune
